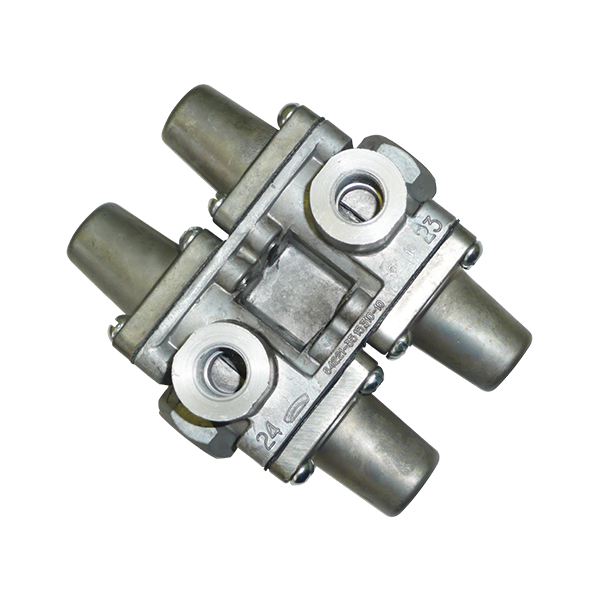

Клапан защитный 4-х контурный

119,01  BYN

Артикул: 8040.35.15.310-10 Категория:

Описание

Изготавливается в соответствии с ТУ BY 100185185.079-2006.

Назначение.

Клапан защитный четырехконтурный предназначен для:

— разделения одной питающей магистрали на два основных и два дополнительных контура;

— автоматического отключения одного из контуров в случае его повреждения или нарушения герметичности;

— сохранения запаса сжатого воздуха в неповрежденных контурах;

— сохранения сжатого воздуха во всех контурах в случае повреждения питающей магистрали;

— обеспечивает первостепенное наполнение основных контуров;

— позволяет осуществить сброс воздуха из дополнительного контура, предназначенного для питания стояночного тормоза прицепа, при падении давления в основном тормозном контуре.

Выпускается в двух исполнениях, отличающихся давлением открытия контуров.

Максимальное рабочее давление, МПа 1,0
Рабочее давление, МПа 0,8
Давление открытия контуров 21,22,24, МПа от 0,64 до 0,67
Давление открытия контура 23, МПа от 0,64 до 0,67
Давление статического закрытия контуров, МПа, не менее 0,45
Давление динамического закрытия контуров, МПа, не менее 0,5
Рабочие значения температуры при эксплуатации, °С От минус 45 до плюс 80*
Присоединительные резьбы М22х1,5 — 6Н, М16х1,5 — 6Н
Габаритные размеры, мм, не более 115×84×145
Масса, кг, не более 1,0
*Допускается эксплуатация при температуре минус 50°С с измененными техническими характеристиками изделия.
