Описание

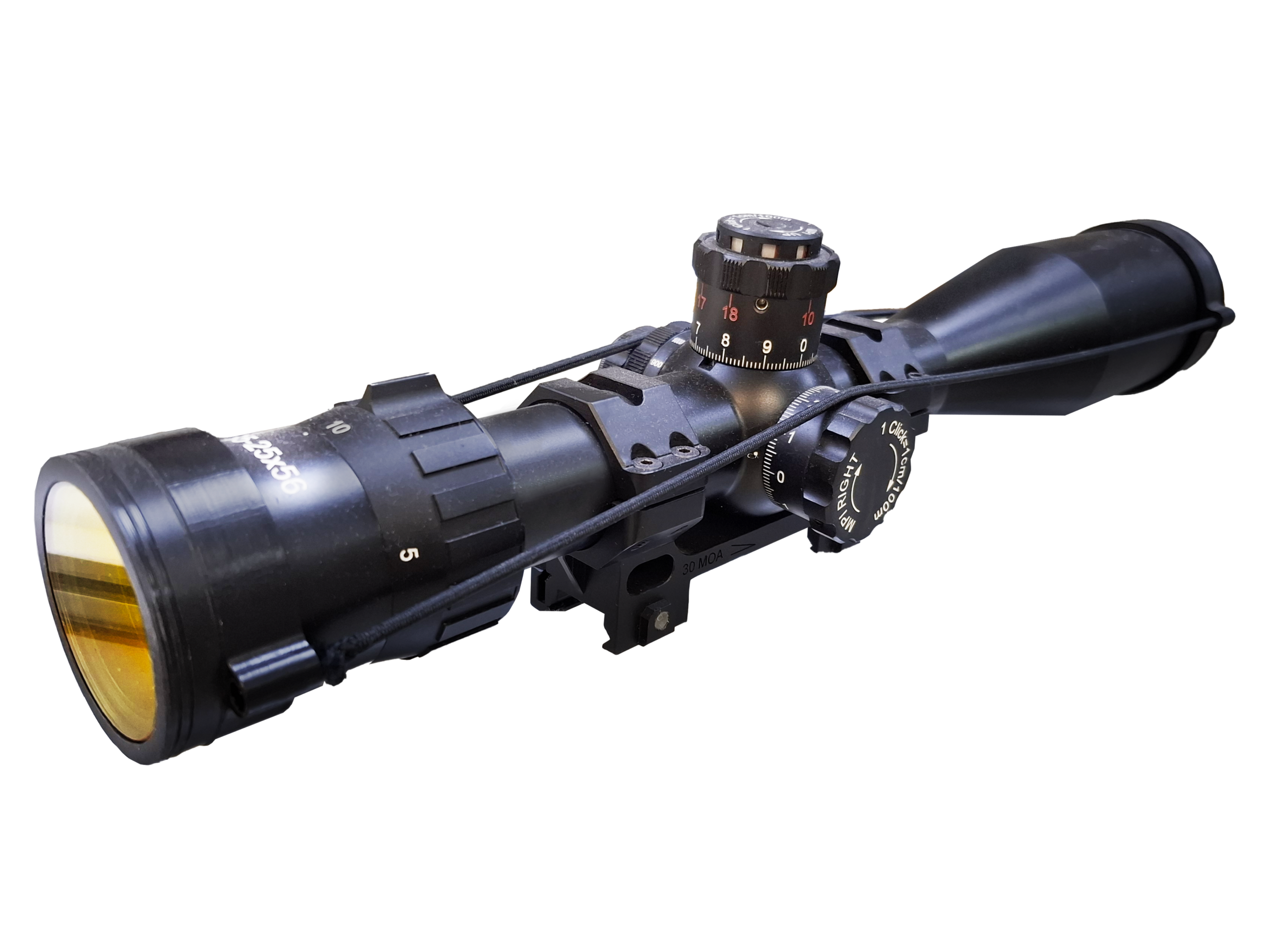

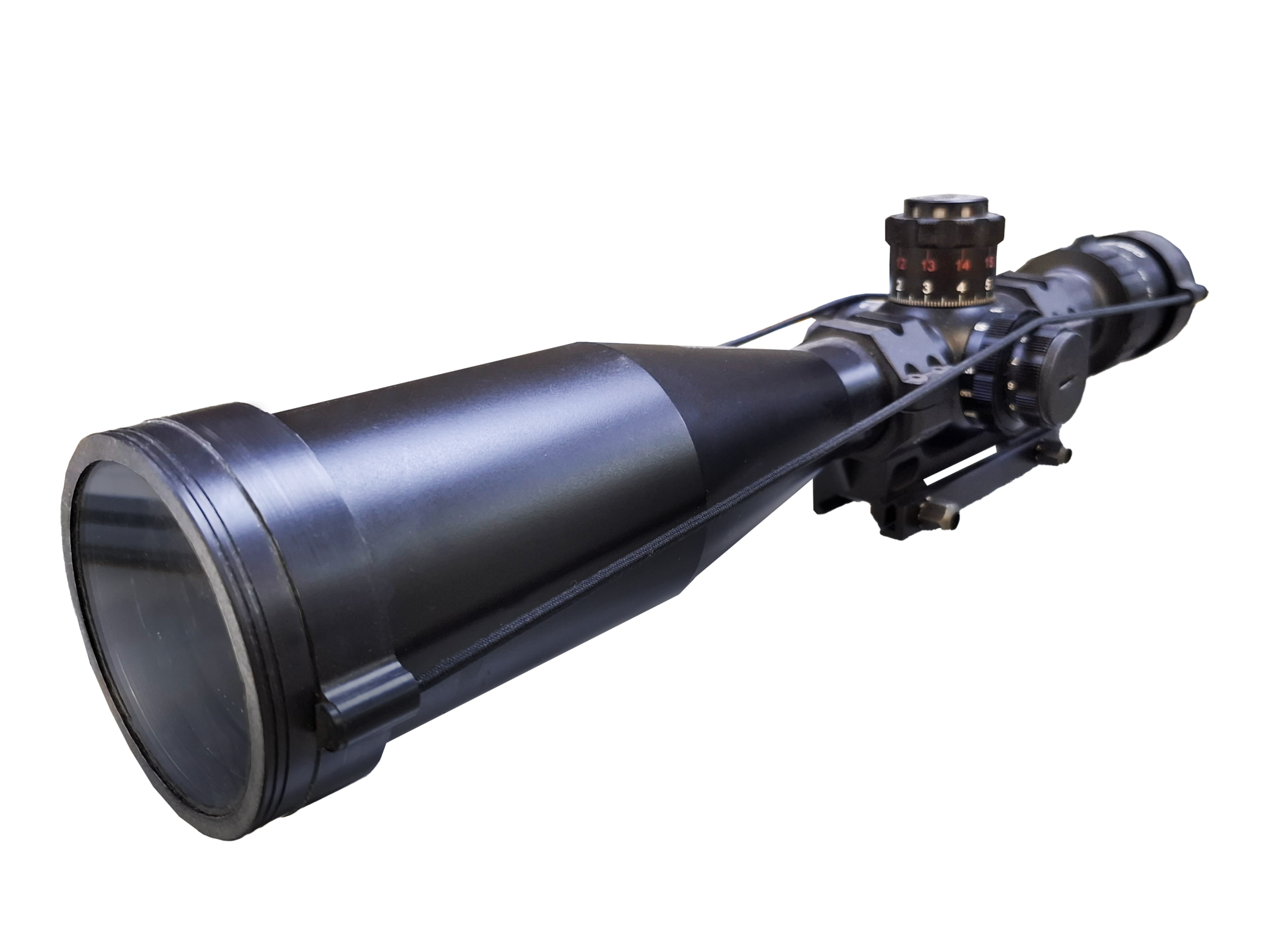

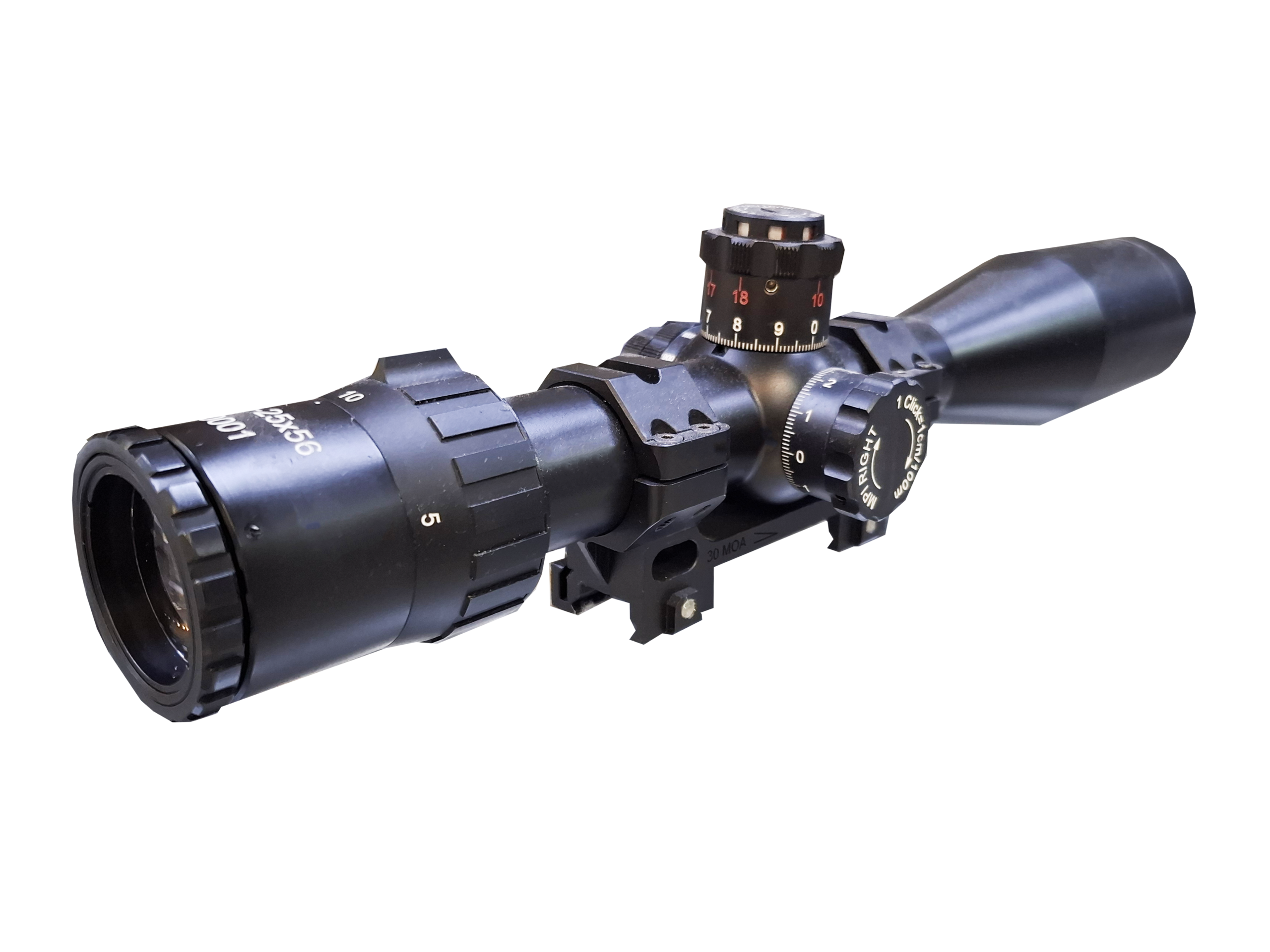

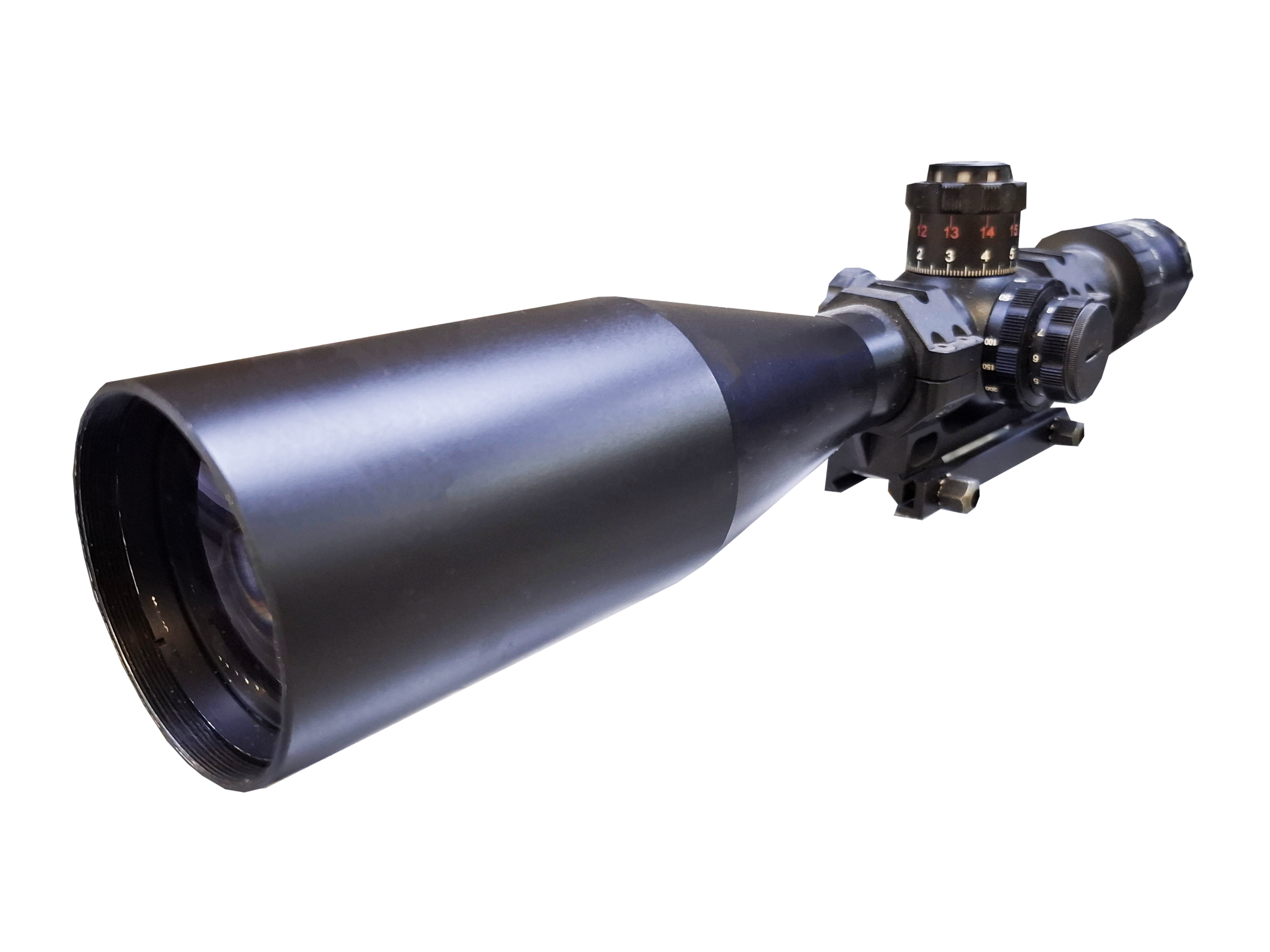

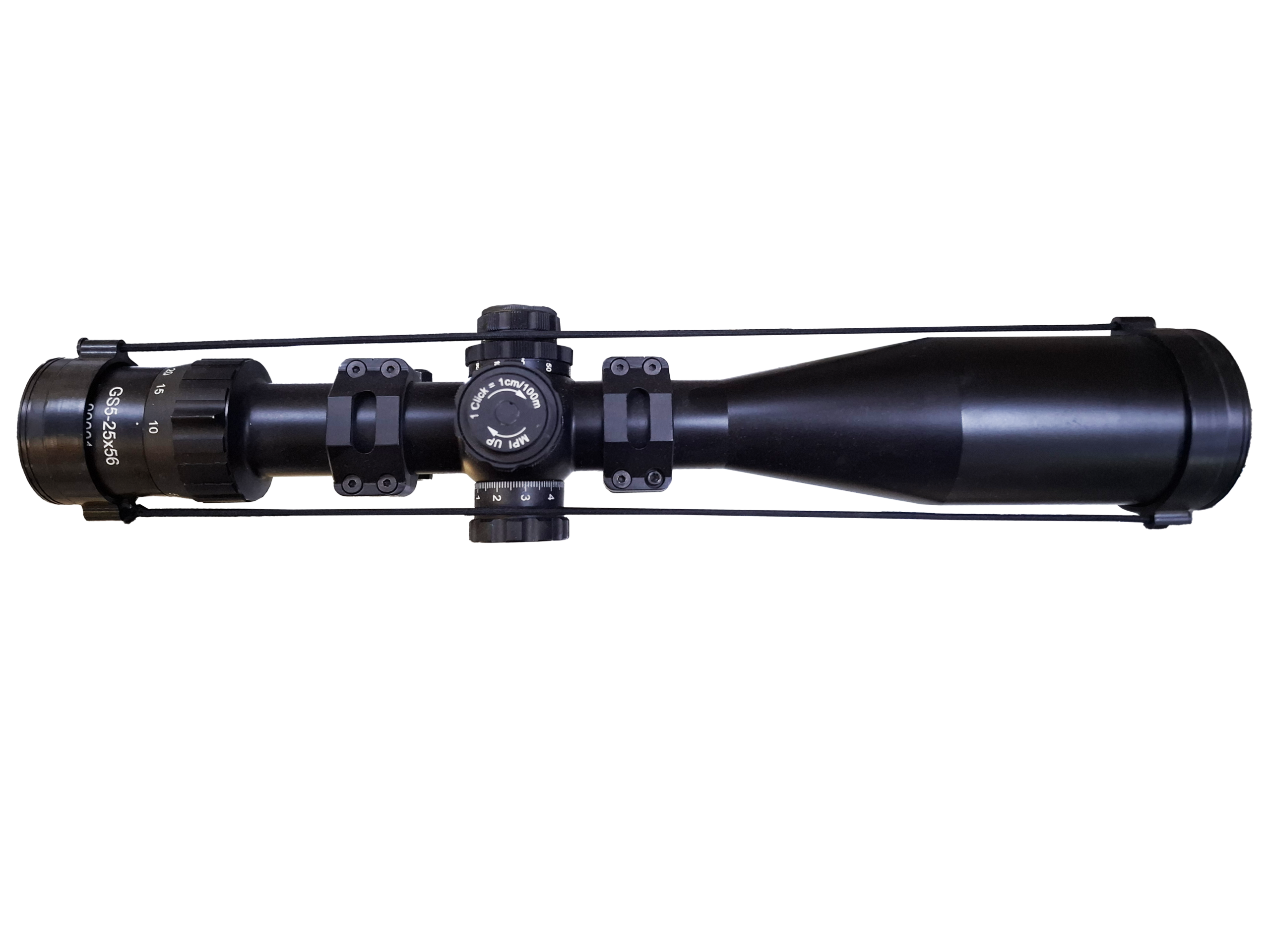

Прицел оптический GS 5-25×56 предназначен для стрелкового, а также охотничьего и спортивного оружия.
Прицел на кронштейне из комплекта устанавливается на оружие, оснащенное направляющей планкой типа Picatinny rail MIL-STD 1913.
Прицел снабжен сеткой MIL DOT, по желанию заказчика могут быть установлены сетки других типов. Для удобства прицеливания имеется регулируемая подсветка сетки.
Для отстройки параллакса (совмещение плоскости изображения с плоскостью сетки на дальностях из диапазона от 55 до 1000 м) прицел имеет шкалу, оцифрованную в метрах.
Для предотвращения отпотевания оптических поверхностей при перепаде температур прицел заполнен азотом.
Условия эксплуатации прицела: температура окружающей среды от минус 20 °С до плюс 50°C, относительная влажность воздуха – до 100% при температуре плюс 25 °C.
Технические характеристики:
| Наименование параметра | Значение параметра |
| Диапазон видимого увеличения, крат | От 5 до 25 |
| Угловое поле зрения в пространстве предметов:
– при увеличении 5х – при увеличении 25х |
3 °40′ 50′ |
| Световой диаметр объектива, мм | 56 |
| Диаметр выходного зрачка, мм, не менее:
– при увеличении 5х – при увеличении 25х |
11,3 2,2 |
| Удаление выходного зрачка, мм | 86 |
| Диапазон диоптрийной настройки окуляра, дптр | От минус 3 до плюс 2 |
| Диапазон выверки (поправки), не менее:
– по вертикали – по горизонтали |
60′ ±15′ |
| Цена деления шкал ввода поправок по вертикали и по горизонтали | 1 см/100 м
|
| Шаг сетки MIL DOT | 1 мрад (1 т.д.) |
| Источник питания | Элемент питания типа CR2032, напряжение 3В |
| Посадочный диаметр, мм | 34 |
| Габаритные размеры прицела, мм, не более | 425 х 85 х 92 |
| Масса прицела с элементом питания, кг, не более | 1,1 |
